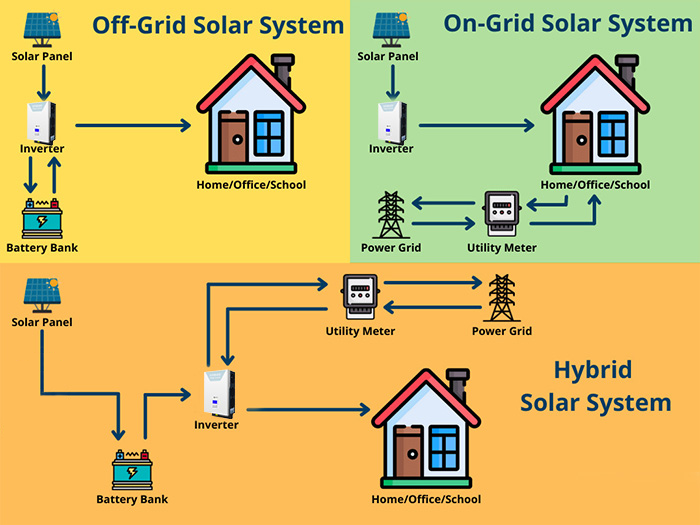

1. 离网与混合式太阳能系统的结构差异

1.1 离网系统（Off-Grid System）

离网系统完全独立于公共电网运行，通过太阳能组件为电池充电，再由逆变器将电池直流电转换成交流电供负载使用。该系统通常包含：

• 太阳能电池板

• 汇流箱（Solar Combiner Box）

• 充电控制器（最大功率点跟踪控制器或脉冲宽度调制控制器）

• 储能电池（多为锂电池或胶体电池）

• 离网逆变器（Off-grid Inverter）

适用场景：偏远乡村、应急备用电、岛屿供电、房车系统、营地供电等。

核心要求：逆变器需具备高启动电流能力、电池需具备高循环寿命与高放电倍率能力。

1.2 混合式系统（Hybrid Solar System）

混合式系统兼具离网与并网能力，可在“太阳能—电池—电网”之间智能切换。其核心是混合式逆变器（又称光伏混合逆变器），内部集成：

• 最大功率点跟踪控制器（MPPT 控制器）

• 逆变器模块

• 市电充电模块

• 自动切换（不间断电源）模块

它可以在白天优先使用光伏电力，在电池充满后将剩余电量并入电网；当电网断电时，又可以瞬间切换到电池供电。

适用场景：电价较高地区、弱电网国家、需要不间断电源的中小型商业负载、电池储能系统户用储能系统。

核心优势：更高的系统灵活性、更好的能量管理能力、与锂电池的深度融合。

2. 逆变器系统结构与性能要点

逆变器是系统的核心，其性能直接决定整个系统的稳定性。

2.1 纯正弦波逆变器的重要性

高质量的纯正弦波逆变器能提供接近市电的干净波形，能确保：

• 感性负载（冰箱、空调）稳定运行

• 电子产品无噪声、无损害

• 并网电力设备兼容性高

常见容量包括1000瓦、3000瓦、5000瓦、8000瓦等。工程应用中需注意启动电流倍数、峰值功率能力及效率曲线。

2.2 离网逆变器与混合式逆变器的结构差异

混合式逆变器更适合与48伏锂离子电池或磷酸铁锂电池搭配，可通过电池管理系统协议实现最佳充放电策略。

3. 储能电池类型与技术要点

在太阳能系统中，电池不仅影响储能容量，也直接影响系统寿命、放电倍率、安全性与成本。

3.1 胶体电池（Gel Battery）

胶体电池为深循环铅酸电池，适用于预算有限的离网系统。

优点：

• 成本低

• 维护简单

• 耐过放能力较强

缺点：

• 循环寿命短（500-800次）

• 能量密度低

• 重量大，效率较低

3.2 锂离子电池（Lithium-ion Battery）

常见形式包括镍钴锰电池、镍钴铝电池等。具有高能量密度，适合空间有限的安装环境。

注意事项：

• 需搭配匹配的电池管理系统

• 对过充过放较敏感

• 需要高质量充电器或混合式逆变器管理

3.3 磷酸铁锂电池（LiFePO₄ Battery）

这是当前户用储能、户外电源、电池储能系统的主流选择。

核心优势：

• 循环寿命3000-6000次

• 热稳定性极高

• 工作温度范围宽

• 安全性优于镍钴锰电池/镍钴铝电池

常见规格：12伏200安时、24伏系统、48伏100安时-200安时等，广泛用于5千瓦时、8千瓦时、10千瓦时、15千瓦时、25千瓦时储能系统。

4. 太阳能充电控制器与最大功率点跟踪技术

充电控制器是连接太阳能板与电池的关键设备，主要分为：

4.1 脉冲宽度调制控制器（PWM 控制器）

结构简单，成本低，但效率为70%-80%，适合小功率系统。

4.2 最大功率点跟踪控制器（MPPT 控制器）

通过追踪最大功率点，可提高发电效率20%-30%。

选择最大功率点跟踪控制器时需重点关注：

• 开路电压允许输入上限

• 最大光伏功率

• 工作电压（12伏/24伏/48伏自动识别）

• 是否支持锂电池充电曲线

• 散热结构与保护机制

混合式逆变器内置的最大功率点跟踪控制器现已能取代独立控制器。

5. 太阳能汇流箱功能与设计要点

在中大型太阳能系统中，多路光伏输出来到逆变器之前，需要经过汇流箱进行：

• 回路汇流

• 过流保护（熔断器或直流断路器）

• 防雷保护

• 隔离开关

合理的汇流设计能减少系统电压波动，提高整体安全性，并方便维护。

大型系统常搭配直流断路器、浪涌保护器（防雷器）、隔离开关及实时监测模块。

6. 太阳能系统接线方式：串并联与完整结构图

6.1 太阳能板串联（Series）

特点：

• 电压叠加

• 电流保持不变

• 适合长距离传输、最大功率点跟踪控制器高电压输入的系统

适用于：600伏/1000伏/1500伏商用系统。

6.2 太阳能板并联（Parallel）

特点：

• 电压不变

• 电流叠加

• 分类串并联可平衡组件阴影或老化差异

适用于：低电压、短距离布线及小型系统。

6.3 电池串联与并联

（1）串联（Series）

• 电压叠加：两只12伏电池串联得到24伏

• 电流不变

• 适用较高系统电压（可降低线损）

（2）并联（Parallel）

• 电压保持不变

• 容量叠加

• 要求电池内阻一致、生产批次一致

工程实践中，经常需要：

• 将两组12伏200安时电池串成24伏

• 多组48伏磷酸铁锂电池并联形成5千瓦时、10千瓦时、15千瓦时、25千瓦时模块化系统

6.4 系统接线图关键要点

一个标准的离网或混合式系统通常包含如下接线要点：

• 光伏组件→汇流箱→最大功率点跟踪控制器/混合式逆变器

• 电池→逆变器直流输入（需保证正确极性与电缆截面积）

• 交流输出→配电箱→负载

• 接地系统必须统一（保护接地）

• 大功率负载需独立回路

工程师需特别注意：

• 直流侧线缆选型

• 交流侧分路保护

• 直流保险与断路器容量匹配

• 防反接保护

• 接地铜排的布置

• 防雷装置级联设计

7. 系统选型建议：如何为不同场景选择配置

7.1 户用系统（3千瓦-10千瓦）

建议配置：

• 5千瓦-10千瓦混合式逆变器

• 48伏磷酸铁锂电池（5-15千瓦时）

• 4-12块400瓦及以上太阳能板

• 二级交流保护

适用于住宅、店铺、弱电网区域。

7.2 小型商业/办公系统（10千瓦-50千瓦）

建议配置：

• 三相混合式或大功率离网逆变器

• 15-50千瓦时模块化储能系统

• 多路最大功率点跟踪控制器、带监测功能的汇流箱

• 10千伏安-50千伏安工频变压器（如有负载需要）

7.3 工业/偏远地区长时间离网系统

建议搭配：

• 高功率离网逆变器（20千瓦级）

• 25千瓦时及以上电池系统

• 工业级最大功率点跟踪控制器

• 采用高压串列的太阳能阵列设计

安全性、备份能力、扩展性是优先考虑因素。

8. 结语：高质量系统设计的核心在于整体优化

无论选择离网还是混合式架构，一个高可靠太阳能储能系统都必须在以下方面达到平衡：

• 合理的逆变器选型（性能、效率、兼容性）

• 稳定安全的储能系统（以磷酸铁锂电池为最佳）

• 高效最大功率点跟踪控制器与完整的保护体系

• 规范的接线图与安全接线设计

• 按需求配置的系统容量

从电气安全到系统效率，从部件选型到实际接线，每一个环节都直接影响系统最终表现。只有在设计阶段进行充分规划，才能构建一个安全、长寿命、适用于各种应用场景的太阳能储能系统。
